· 产品详情/PRODUCT DETAILS
ZRP-C/V25 测量用电流电压变换器
主要特点:
(1)、能有效抑制电快速瞬变脉冲群信号干扰。
(2)、原边绕组与副边绕组、绕组与屏蔽之间可靠绝缘。
(3)、过载能力强，能承受额定电流10-20倍瞬时冲击不饱和，波形无明显失真
(4)、电流电压一次变换到位，直接将被测电流隔离转换成电压。
(5)、产品的一致性好。

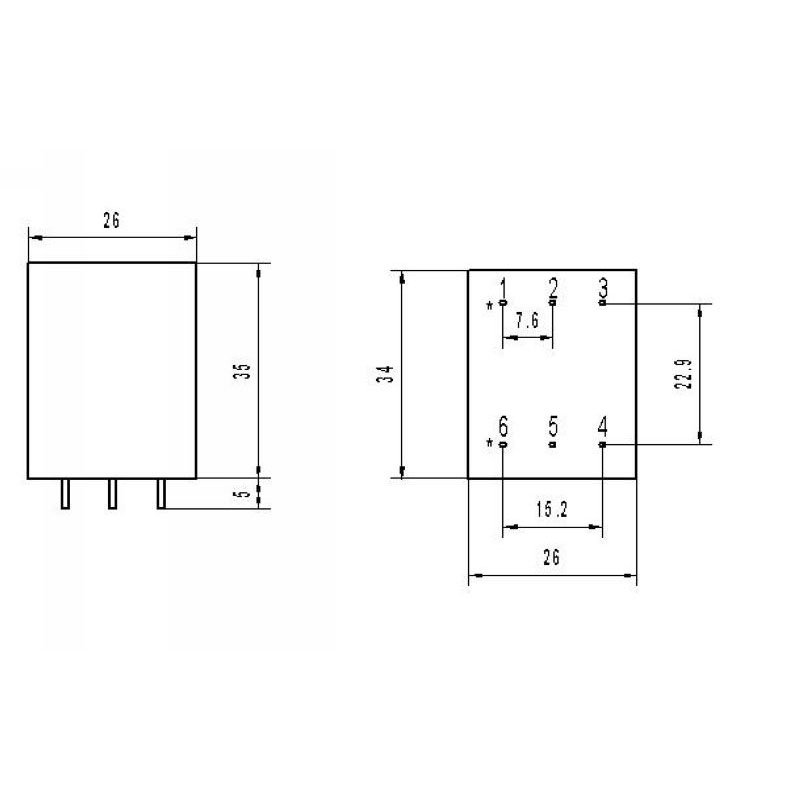

· 产品详情/PRODUCT DETAILS
电气参数：
(1)、额定输入电流Lin: 0–10A
(2)、二次输出电压Vo: 0–10V
(3)、线性范围：10%～2000%（甚至更多）额定电流
(4)、非线性度:比差＜±0.1%;角差＜±10分
(5)、频率特性: 45-800HZ
(6)、输出负载阻抗:＞100KΩ
(7)、功耗限值:0.5VA
(9)、绝缘电阻: 500MΩ @500VdC
(10)、工频耐压: 3kV 2mA 1min
(11)、输出负载阻抗:＞100KΩ
(12)、结构：环氧树脂灌封
(13)、外壳：PBT耐高温阻燃或ABS阻燃材料
(14)、端子：输入端为导线，输出端为针脚
(15)、重量：50-100g
2.保护用电压输出型电压变换器(ZRP-VXX系列)
a.主要特点:
(1)、原边电压与副边电压具有固定的比例关系，以至于初级回路中电位的任何变化将被精确的反应在与副边端子并联的仪表或其他装置上
(2)、原边绕组与副边绕组、绕组与屏蔽之间可靠绝缘
(3)、线性好,工作范围宽,一致性优
型号含义：ZRP-C/V XX
ZR -------- 中瑞电子科技有限公司
P -------- 产品品种代号（P:保护用电流电压变换器）
C/V-------- 分类代号（ C:电流变换器 V:电压变换器）
XX -------- 产品外壳代码
C 电流变换器 主要规格技术参数
规格 | 输入电流额定值(A) | 输出 电压 额定 值(V) | 最大过载电流(A) | 最大过载时输出电压（V） | 非线性度 | 功率消耗(VA) | 工频耐压 (V) |
比差 (±%) | 角差 (±分) |
20A/3.53V | 1 | 0.1765 | 20 | 3.53 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
20A/7.07V | 1 | 0.3535 | 20 | 7.07 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
50A/4V | 5 | 0.4 | 50 | 4 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/3.53V | 5 | 0.1765 | 100 | 3.53 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/4V | 5 | 0.20 | 100 | 4 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/5V | 5 | 0.25 | 100 | 5 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/6.7V | 5 | 0.335 | 100 | 6.7 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/7.07V | 5 | 0.3535 | 100 | 7.07 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/10V | 5 | 0.5 | 100 | 10 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
150A/3.53V | 5 | 0.1177 | 150 | 3.53 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
150A/4V | 5 | 0.133 | 150 | 4 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
200A/3.53V | 5 | 0.083 | 200 | 3.53 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
200A/7.07V | 5 | 0.176 | 200 | 7.07 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
300A/8V | 5 | 0.133 | 300 | 8 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
300A/10.6V | 5 | 0.176 | 300 | 10.6 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
100A/3.53V | 100 | 3.53 | 150 | 5.3 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
200A/5V | 200 | 5 | 300 | 7.5 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
300A/6V | 300 | 6 | 400 | 8 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
600A/10V | 600 | 10 | 800 | 13.3 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
1000A/10V | 1000 | 10 | 1500 | 15 | ＜0.1 | ≤10 | ＜0.1 | ＞3000 |
V 电压变换器 主要规格技术参数
规格 | 输入电压额定值(V) | 输出电压额定值(V) | 输入电压过载倍数 | 非线性度 | 空载电流(mA) | 工频 耐压(V) |
比差(±%) | 角差(±%) |
57.7V/3.53V | 57.7 | 3.53 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/2.88V | 100 | 2.88 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/3.53V | 100 | 3.53 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/4V | 100 | 4 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/5V | 100 | 5 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/6V | 100 | 6 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/6.7V | 100 | 6.7 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
100V/7.07V | 100 | 7.07 | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
110V/3.53V | 110 | 3.53. | 1.5 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
120V/3.53V | 120 | 3.53 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
120V/7.07V | 120 | 7.07 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
150V/4V | 150 | 4 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
190V/3.53V | 190 | 3.53 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
200V/3.53V | 200 | 3.5. | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
200V/4V | 200 | 4 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
200V/6.7V | 200 | 6.7 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
300V/3.53V | 300 | 3.53 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
300V/4V | 300 | 4 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
300V/5V | 300 | 5 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000 |
450V/7.07V | 450 | 7.07 | 1.2 | ＜0.1 | ≤10 | ＜0.5 | ＞3000
|
