产品详情
电流互感器ZRH-C43
分享到：

配电用PT02

产品详情

· 产品详情/PRODUCT DETAILS

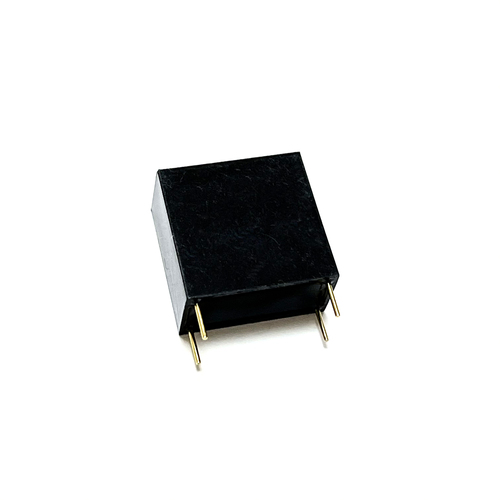

配电用PT02(图1)

适用范围

本规格书适用于50HZ的多功能电子式电度表、防窃电表、卡表。也适用于电量变送器遥测遥控数据采集系统、继电保护等数字仪表、仪器等。


2 适用条件

工作和储存温度：要求-40℃~+85℃、日平均不超过45℃，相对湿度≤95%；

大气条件：无严重影响互感器绝缘的气体、蒸汽、化学沉积、尘垢及其它腐蚀性、爆炸性介质。


3.误差要求：

电流误差和相位误差限值

在额定负荷及其以下负荷的任一值时，微型电流互感器在额定频率下的电流误差（比差）和相位误差（角差）应不超过表1所列限值。

电流误差（比差）和相位误差限值


准确级
电流误差（比差）±（％）
在下列电流时
相位误差（角差）±（′）
在下列电流时







0.01In
0.05 In ～1.2Imax
0.01In
0.05In
0.2In
In
Imax
1.2Imax
0.2
0.4
0.2
35
33
30
30
25
25



4、规格参数、极性、外型及安装尺寸

4.1规格参数


特性
参数
特性
参数
初级基本电流
2mA
初级基本电流
2mA
初级最大电流
10mA
次级最大电流
10mA
精度等级
0.2
最大负载电阻（2mA时）
200Ω
耐压强度
3KV
使用频率
0.2-2KHz


4.2外型安装尺寸及极性





外型尺寸图（注未注尺寸按±0.3mm）
