电流互感器ZRH-C43
分享到：

配电用DCT 62

产品详情

· 产品详情/PRODUCT DETAILS

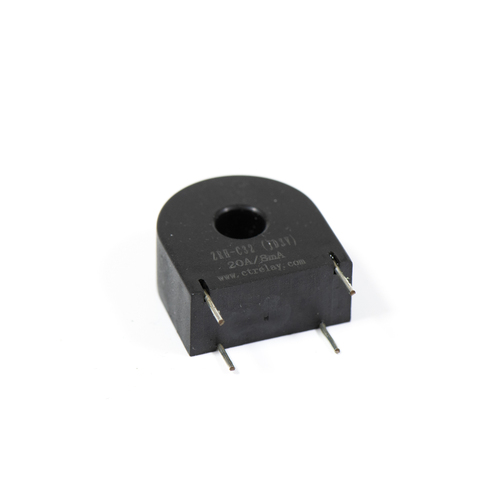

配电用DCT 62(图1)

适用范围

本规格书适用于50HZ的多功能电子式电度表、防窃电表、卡表。也适用于电量变送器遥测遥控数据采集系统、继电保护等数字仪表、仪器等。


2 适用条件

工作和储存温度：要求-40℃~+85℃、日平均不超过45℃，相对湿度≤95%；

大气条件：无严重影响互感器绝缘的气体、蒸汽、化学沉积、尘垢及其它腐蚀性、爆炸性介质。


3规格参数


特性
参数
特性
参数
初级基本电流
5A
次级基本电流
2mA
初级最大电流
100A
次级最大电流
40mA
精度等级
0.1
负载电阻
20Ω
外形安装尺寸
见下图



4误差要求：

电流误差和相位误差限值

在额定负荷及其以下负荷的任一值时，微型电流互感器在额定频率下的电流误差（比差）和相位误差（角差）应不超过表1所列限值。

电流误差（比差）和相位误差限值


准确级
电流误差（比差）±（％）
在下列电流时
相位误差（角差）±（′）
在下列电流时







0.01In
0.05 In ～1.2Imax
0.05In
0.2In
In
Imax
1.2Imax

0.1
≤0.2
≤0.1
≤20
≤18
≤15
≤10
≤10



5外型安装尺寸及极性





        外型尺寸图 （注 ：未注公差按GB/T1804-M）
