超微型精密电压互感器ZRH-V56

产品详情

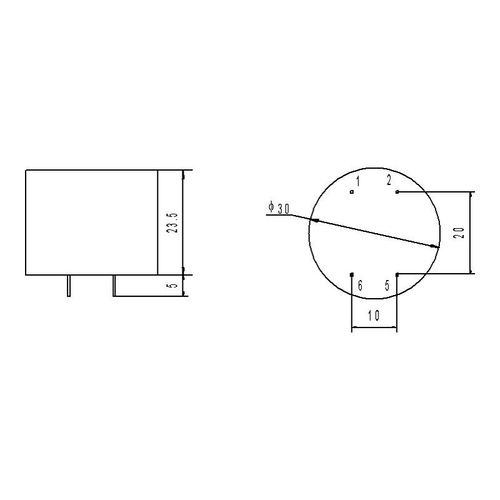

· 产品详情/PRODUCT DETAILS


· 产品详情/PRODUCT DETAILS

a.主要特点:
(1)、本产品是一种电流型电压互感器,初级通过电路中串入电阻,将电压转换成电流经本互感器作电流变换后次级输出电流信号经取样电阻转换为所需要的电压。
(2)、测量范围宽

b.电气参数:
(1)、额定输入电流:15mA(根据客户要求)
(2)、额定输出电流: 15mA(根据客户要求)
(3)、线性范围:10%2000%(甚至更多)额定电流
(4)、非线性度:比差<±0.1%;角差<±5
(5)、频率特性: 45-800HZ
(6)、绝缘电阻: 500MΩ @500VdC
(7)、工频耐压: 3kV 2mA 1min
(8)、输出负载阻抗:≤300Ω
9)、结构:环氧树脂灌封
(10)、外壳:PBT耐高温阻燃或ABS阻燃材料
11)、端子:输人、输出端为针脚。
(12)、主要规格:原、副边电流比:
      2mA:2mA 2.5mA:2.5mA 5mA:5mA 10mA:10mA

c.型号含义: [ZR H - C XX]



     ZR-------中瑞电子科技有限公司

     H -------产品品种代号(H、超微型电流电压变换器)

     C -------分类代号( C、电流变换器)

     XX-------产品外壳代码



d.使用方法:

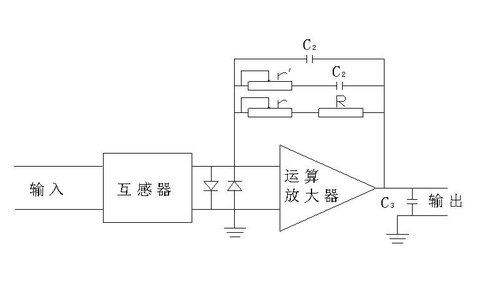

    ZRHXX-C系列电流互感器,典型应用电路如图所示


在预留孔内穿1匝母线,输入额定电流(例如5A),次级(副边)会感应出一个毫安级的小电流(例如2.5mA)。调节反馈电阻r,通过运算放大器的作用,在输出端得到所需要的电压输出。

实用举例:

反馈电阻R=5V/2.5mA/=2.0KΩ。

如果要求输出电压很精确,则R可选1.8,另外串联一个可调电阻   300Ω)进行微调;或者选2.2 KΩ,另外并串联一个可调电阻(50)进行微调,以达到所要求的精度。C经验值一般为0.01-0.033µFr′为200-300KΩ可调电阻。ICOP07µA741等通用运算放大器。

特别说明:

在互感器二次侧直接并联电阻, 取得所需的电压值。电阻值不宜过大一般在400Ω以下。电阻过大,互感器线性变差,相移增加。

f.工频耐压:3千伏 1分钟

   e.产品主要规格

规格

额定输入电流(A)

额定输出电流(mA)

补偿后比差(±%)

补偿后角差(±%)

1A/2.5mA

1

2.5

<0.1

≤5

1A/5mA

1

5

<0.1

≤5

5A/0.35mA

5

0.35

<0.1

≤5

5A/1.85mA

5

1.85

<0.1

≤5

5A/2.5mA

5

2.5

<0.1

≤5

5A/5mA

5

5

<0.1

≤5

5A/10mA

5

10

<0.1

≤5

备注:以上规格为常备产品,也可以根据用户需要设计制作
