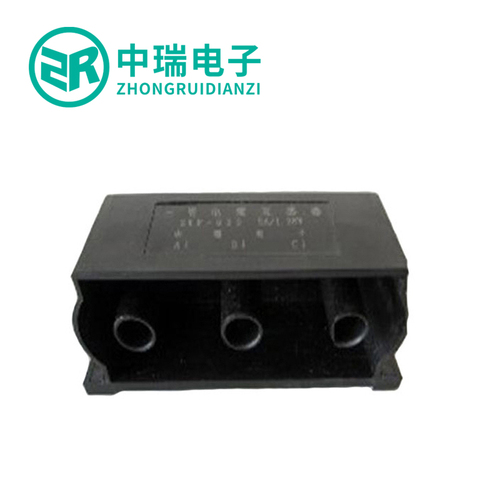

ZRP-G33电动机保护用电流电压变换器
a.主要特点: (1)、线性好,一致性优,工作范围宽 (2)、暂态特性好,波形传递真实,能承受额定电流10~60倍瞬时冲击波形不畸变 (3)、电路简单,无须外接工作电源,运行可靠 (4)、能
· 产品详情/PRODUCT DETAILS
a.主要特点:
(1)、线性好,一致性优,工作范围宽
(2)、暂态特性好,波形传递真实,能承受额定电流10~60倍瞬时冲击波形不畸变
(3)、电路简单,无须外接工作电源,运行可靠
(4)、能有效抑制电快速瞬变脉冲群信号干扰
(5)、原边绕组与副边绕组、绕组与屏蔽之间可靠绝缘
(6)、电流电压一次变换到位,直接将被测电流隔离转换成电压
b.电气参数:
(1)、额定输入电流Lin: 0~500A
(2)、额定输出: 0.1~5V或1~100mA
(3)、非线性度:比差<±0.2%;角差<±25分
(4)、线性范围:10%~1000%(甚至更多)额定电流
(5)、频率特性: 45-800HZ
(6)、功耗限值:0.5VA
(7)、绝缘电阻: 500MΩ @500VdC
(8)、工频耐压: 3kV 2mA 1min
(9)、工作温度:-40℃~=85℃
(10)、输出负载阻抗:>50KΩ

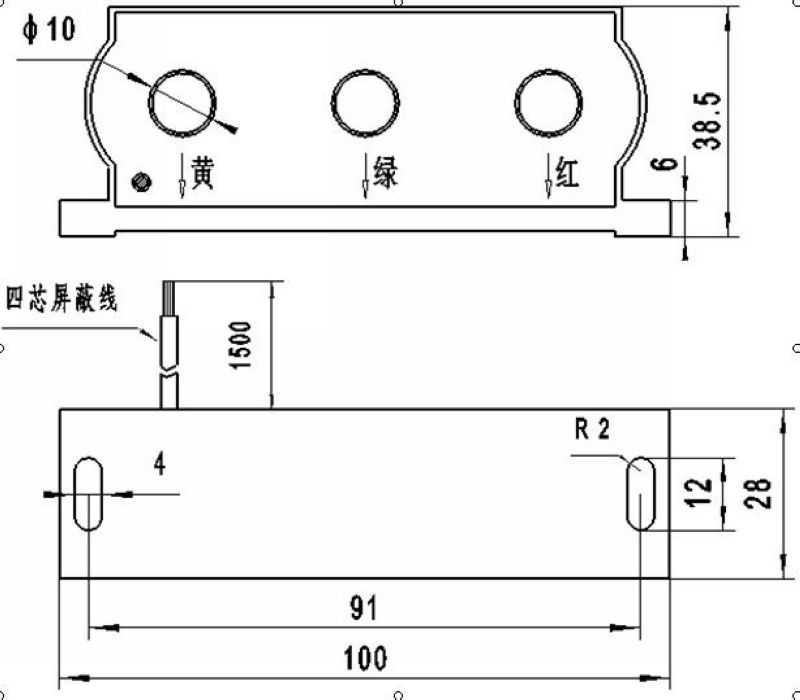

(11)、结构:环氧树脂灌封
(12)、外壳:PBT耐高温阻燃或ABS阻燃材料
(13)、端子:输出端为四芯屏蔽线或接线端子
产品主要规格;
规格 | 输入电流额定值(A) | 输出电压额定值(V) | 最大过载电流(A) | 最大过载输出电压(V) | 非线性度 | 工频 耐压(V) |
比差(±%) | 角差(±%) |
1A/0.0884V | 1 | 0.0884 | 10 | 0.884 | <0.3 | ≤30 | >3000 |
1A/1.25V | 1 | 1.25 | 10 | 12.5 | <0.3 | ≤30 | >3000 |
5A/1.25V | 5 | 1.25 | 50 | 12.5 | <0.3 | ≤15 | >3000 |
5A/0.0884V | 5 | 0.0884 | 50 | 0.884 | <0.3 | ≤15 | >3000 |
10A/0.0884V | 10 | 0.0884 | 100 | 0.884 | <0.3 | ≤15 | >3000 |
10A/1.25V | 10 | 1.25 | 100 | 12.5 | <0.3 | ≤15 | >3000 |
15A/1.25V | 15 | 1.25 | 150 | 12.5 | <0.3 | ≤25 | >3000 |
25A/1.25V | 25 | 1.25 | 250 | 12.5 | <0.3 | ≤25 | >3000 |
50A/1.25V | 50 | 1.25 | 500 | 12.5 | <0.3 | ≤20 | >3000 |
60A/0.0884V | 60 | 0.0884 | 600 | 0.884 | <0.3 | ≤20 | >3000 |
75A/1.25V | 75 | 1.25 | 750 | 12.5 | <0.3 | ≤20 | >3000 |
100A/0.884V | 100 | 0.0884 | 1000 | 0.884 | <0.3 | ≤15 | >3000 |
100A/1.25V | 100 | 1.25 | 1000 | 12.5 | <0.3 | ≤15 | >3000 |
150A/1.25V | 150 | 1.25 | 1500 | 12.5 | <0.3 | ≤10 | >3000 |
160A/0.884V | 160 | 0.0884 | 1600 | 0.884 | <0.3 | ≤10 | >3000 |
200A/1.25V | 200 | 1.25 | 2000 | 12.5 | <0.3 | ≤10 | >3000 |
300A/1.25V | 300 | 1.25 | 3000 | 12.5 | <0.3 | ≤10 | >3000 |
400A/1.25V | 400 | 1.25 | 4000 | 12.5 | <0.3 | ≤10 | >3000
|
